В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов. Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками. Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.
В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов. Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.
Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.
Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.
Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.
У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.
Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.
Устройство и принцип действия
Устройство прибора заводского изготовления достаточно сложно. Пружинный механизм работает на сжатие при открывании, а плавный ход при закрывании обеспечивается поршневой системой, заполненной маслом. Корпус механизма должен быть герметичным. Сделать такое устройство своими руками достаточно трудно.
Самодельный доводчик на дверь, созданный своими руками, как и прибор заводского изготовления, может быть основан на упругости материала. Но в домашних условиях проще изготовить накладку, которая действует по принципу пружины, растягиваясь при открывании двери. Возвращение доводчика в исходное положение притягивает полотно двери к раме, закрывая ее.
Не менее просто устроена и гравитационная конструкция. Принцип работы дверного доводчика с грузилом состоит в том, что дверь возвращается на место под воздействием гравитации, оказывающей давление на утяжелитель, который тянет полотно в закрытое положение.
Способы монтажа

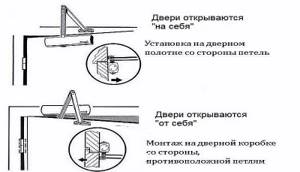

Дверные доводчики по принципу установки подразделяются на четыре вида:
- Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
- Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
- Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
- Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.
Способы монтажа могут быть различными
Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.
Варианты дверных доводчиков, которые можно изготовить своими руками
Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.
При установке приспособления концы ленты закрепляют следующим образом:
- первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
- второй — на само полотнище.
Для регулировки усилия при открывании и закрывании двери измеряют расстояние, на котором закреплен конец ленты на полотне. Чем дальше он будет находиться от стороны, закрепленной на петлях, тем сильнее будет сокращаться резиновый доводчик.
Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.
Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:
- трос просто перекидывают через ось;
- изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.
В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.
У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.
Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:
- Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
- Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
- На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.
При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.
Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.
Эксплуатация и уход
Автодоводчик не ограничивает открывание створки. Чтобы механизм не сломался устанавливают упор, не дающий двери сильно распахиваться. У моделей со слайдерным рычагом ограничитель монтируют в направляющем канале.
Блокировка двери в открытом состоянии разными подпорками или ручное усилие для быстрого закрывания створки изнашивает механизм, а иногда даже выламывает детали. При уличной установке корпус доводчика защищают козырьком от осадков и солнца. Для продления срока службы смазывают все подвижные узлы.
Если двери не имеют дефектов и соблюдаются условия использования, доводчик отслужит гарантированное производителем время.
Доводчик из пружины
Самый распространенный тип доводчиков — это пружины. Установить пружинный доводчик своими руками несложно, а долговечность работы прибора превосходит другие самодельные конструкции. Существует 2 варианта установки доводчика:
- на середине коробки;
- на верхней части.
Последний вариант применяют, если хочется скрыть пружину, которая не отличается декоративностью.
Жесткость пружины нужно выбрать в зависимости от веса двери. Чтобы створка не хлопала в момент сокращения пружины, стоит установить амортизатор. Материалом для него может послужить тонкий резиновый шланг: он не помешает двери плавно закрыться, когда полотно будет близко к нулевому положению.
Концы пружинного доводчика крепят к раме и полотну специальными пластинами с крюками. При установке на боковой стороне коробки крепление на раме делают со стороны петель. В зависимости от расстояния от этой точки до крепления на полотне можно регулировать силу захлопывания створки.
Вариант верхней установки может быть разным, и дверной доводчик своими руками допускается закрепить в любом удобном месте на верхней стороне рамы и возле кромки полотна.
Амортизатор удобно устанавливать в месте стыка полотна и коробки на стороне петель. Закрепить шланг можно клеем (жидкими гвоздями) или саморезами. При срабатывании пружины на закрывание кромка полотна упрется в резиновое изделие, а затем будет мягко притянута к раме.
Регулировка и техническое обслуживание доводчика
Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.
В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.
Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают
Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.
Настройка
Настройка самодельного механизма заключается в следующем:
- скорость движения створки у самоделки регулируется изменением длины эластичного элемента (в пружинных конструкциях) или весом груза (в гравитационных);
- для изменения доводки до нулевого положения меняют толщину амортизирующего шланга.
При настройке можно учесть и другие конструкционные недочеты, например, установить амортизатор на груз, если он задевает стену, увеличить отверстие в мяче, если дверь трудно открыть и т. п.
Регулировка
После установки дверного доводчика выполняют регулировку, коленный рычаг в это время должен располагаться под углом 90о относительно полотна. Осуществляется регулировка автодоводчика двери винтами, расположенными на корпусе механизма. После каждого проворачивания отвёрткой по указанным стрелками направлениям испытывают скорость хода створки.
Режим дохлопа регулируют в двух зонах открывания двери: 180–15° и 15–0о°. Полностью выкручивать винты нельзя. Может произойти разгерметизация корпуса с последующим вытеканием масла.
ДВЕРИ – АВТОМАТЫ | МОДЕЛИСТ-КОНСТРУКТОР
Каких только не придумано приспособлений, чтобы входная дверь закрывалась сама. Это и специальные пружинные петли, и грузовые устройства с противовесами и системой блоков, и всевозможные пружины или полосы резины. Есть и выпускаемые промышленностью, однако, к сожалению, они не лишены недостатков: одни слишком сложны и довольно дороги, другие неудобны в эксплуатации или ненадежны, быстро выходят из строя. Позтому домашние конструкторы продолжают своими силами решать эти проблемы, о чем свидетельствует предлагаемая подборка материалов, присланных читателями. В зимнее время входные двери подъездов наших домов часто остаются открытыми. Это ведет к перерасходу энергии, требуемой для отопления лестничных маршей. Чтобы сохранить драгоценное тепло, необходима простейшая автоматика.
Можно, однако, обойтись и без механических устройств, обеспечив небольшой наклон всей дверной коробки. Главный недостаток — удар двери о коробку — легко устранить, проложив полосы толстой резины по вертикальной части дверной коробки.
Рис. 1. Пружинный механизм закрывания двери:
1 — резиновый амортизатор, 2 — дверь, 3 — пружина.
Для обеспечения плотного закрывания используют устройство с грузом, соединенным с дверыо при помощи тросика, пропущенного через блок. В зависимости от места установки последнего возвращающий момент будет или возрастать, или убывать. Для ограничения угловой скорости двери при закрывании груз помещают в вертикальный цилиндр, заполненный какой-либо жидкостью, лучше всего минеральным маслом. Под действием веса груз будет опускаться в вязкой среде, которая ограничит его скорость и соответственно угловую скорость движения двери. Зазор между стенкой трубы и цилиндрической поверхностью груза должен быть не более 1 мм.
Как выбрать подходящий доводчик
При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:
- размеры дверного полотна;
- его массу.
Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна — 900 мм, а вес — 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.
Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.
Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.
Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.
Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.
Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:
- изменение скорости закрывания двери;
- изменение силы пружины;
- изменение усилий для закрывания дверного полотна.
Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) — от 15º до 0º.
Какие функции должен выполнять захлопывающий механизм?
Перед тем, как сделать автоматический доводчик двери своим руками, необходимо иметь представление, что он в итоге должен обеспечивать. Главное функцией становится амортизация — предотвращение удара полотна двери о коробку. Наряду с этим выделяют следующий функционал:
- регулировка — возможность устанавливать скорость закрывания;
- притягивание — при неплотном закрытии механизм сам дозахлопнет дверь;
- фиксация — возможность закрепить доводчик в одном положении.
Последний пункт не обязателен и для заводских моделей, поэтому в самодельном варианте в качестве стопора используются любые подходящие предметы.
Свой закрывающий механизм должен осуществлять притягивание и плавное закрывание двери. Для этих целей используются готовые детали из автомобилей или подручные средства.
Самодельные или заводские?
Заводские доводчики обладают безусловным рядом преимуществ:
- простая регулировка;
- эстетичность;
- повышенная надежность.
По сути, единственным их недостатком становится цена: неразумно тратить большие деньги, если нужно позаботиться о закрывании двери, ведущей в погреб, кладовку или гараж. В таких ситуациях и пригодятся самодельные аналоги. При правильном монтаже и сборке они исправно выполняют функции доводчика, и при этом стоимость создания такого аналога нередко ограничивается ценой самой детали.
Что такое пружинные петли, особенности их выбора и установки
Пружинные петли относятся к категории скрытых двухсторонних навесов и имеют несколько названий: барные, метро, вестерн. Их отличительной особенностью является возможность открывания двери в любую сторону, поэтому их еще называют маятниковыми.
Сфера применения таких петель — места с высокой проходимостью: бары, магазины, медицинские учреждения, производственные и торговые помещения. Установка этих элементов имеет некоторые особенности, узнать о которых можно, ознакомившись с этой статьей.
Пружинные петли обычно устанавливаются с помещениях с большой проходимостью
Первые дверные петли в истории человечества были изготовлены из кожи животных, плотно сплетенных между собой веток деревьев, и лишь значительно позднее — из грубой металлической пластины. Сегодня дверные навесы выполняют не только практическую функцию, но и декоративную, являясь украшением двери и интерьера в целом. Типы навесов различаются по нескольким критериям:
- материалу, из которого они изготовлены (сталь, латунь, бронза и т. д.);
- способу монтажа (наложение, вворачивание, врезка);
- конструктивным особенностям механизма (накладные, врезные, скрытые, угловые, двухсторонние).
Рассмотрим последнюю классификацию более подробно:
- Накладные. Петли этого типа пользуются наибольшей популярностью, что объясняется простотой их установки и невысокой стоимостью.
Для установки накладных петель достаточно закрепить их с помощью саморезов на поверхности дверной коробки и самой двери.
- Врезные. Конструкция этих петель практически идентична с накладными, различие состоит лишь в способе установки: навесы этого типа врезаются в поверхность двери.
Установка врезных петель требует опыта работы со стамеской
- Ввертные, скрытые. Это не самые популярные петли, что объясняется тем, что их достаточно сложно устанавливать (внутрь коробки и дверного полотна), а после установки дверное полотно невозможно снять без полного демонтажа петель.
При возникновении необходимости съема двери, придется сначала демонтировать петли
- Угловые. От всех остальных отличаются отсутствием классических карт. Вместо них к центральному шарниру приспособлены уголки. Преимущество таких петель – в возможности монтажа дверей петель на двери с притвором.
Преимущество угловых петель заключается в возможности установки на двери с притвором
- Двухсторонние. Внешне эти навесы похожи на обычные карточные, однако у них есть свои принципиальные отличия.
Пружинные петли отличаются от простых двухсторонних наличием пружины
Достоинства
Главное достоинство барных петель — их эргономичность, а также высокая пропускная способность дверей, укомплектованных ними. Двойная пружинная петля отличается следующими преимуществами:
- удобство открывания двери (корпусом тела) при занятых руках;
- предотвращение тепловых потерь в помещении через дверь;
- возможность беспрепятственного прохождения большого числа людей;
- исключение образования сквозняков в помещении;
- автоматическое закрывание двери.
Недостатки
Дверные пружинные петли, качественно изготовленные и корректно установленные, имеют всего лишь один недостаток: стоимость. Цена на такие навесы в разы превышает стоимость классических карточных.
Установка пружинных петель мало чем отличается от монтажа обычных петель накладного и врезного типов. Последовательность действий следующая:
- С торца двери, а также на дверной коробке делаются отметки о расположении каждой из половин петли.
- После этого из обеих карт следует извлечь стопор, это позволит освободить пружину.
- Далее в отверстие на втулке следует вставить штырь (оправку) и повернуть его по часовой стрелке.
- Пластины петель прикладываются к основанию и фиксируются саморезами соответственно нижеприведенной схеме.
Перед началом установки пружинная петля расслабляется, а после окончания работ – сжимается
- После этого требуется сжать пружины. Для этого дверь закрывается, штырь на каждой карте поворачивается по часовой стрелке и вставляется стопор.
- В первую очередь пружины прикручиваются к дверному полотну, а затем — к дверной коробке.
Промежуточный этап по установке барных петель
- По окончании работ следует проверить плавность хода двери и при необходимости отрегулировать пружину.
Процесс регулировки
- При закручивании петель важно не переусердствовать, так как пружину очень легко сорвать. На этом установка может считаться завершенной.
Пружинные петли часто устанавливаются в ресторанах и барах
Чтобы наглядно представлять себе, что такое пружинные петли, а также принцип их установки, рекомендуется ознакомиться с видеороликом.
