Печи из трубы: чем хороши, делаем своими руками для бани и хозяйства

Если в частном доме появляется баня, тогда важным этапом ее обустройства является установка отопительного оборудования. Печь для бани из трубы – доступный и эффективный вариант организации надежного обогрева парной.

Имея рабочий инструмент и минимальные навыки работы со сварочным оборудованием, герметичную печную конструкцию из трубы можно быстро собрать в домашних условиях.

Отличие горизонтальных печей от вертикальных

С позиции экономии пространства выгоднее устанавливать вертикальную конструкцию, однако специфическая форма горизонтальной печи дает несколько преимуществ:

удобство загрузки топлива;
небольшая высота печи, и оптимальное расположение короба каменки;
поскольку в печи горизонтального типа топливо распределяется равномерно, дрова горят лучше.

Внимание! Поскольку круглую горизонтальную печь лучше обтекает воздух, к водяному баку и камням поступает больше тепла.

Современные умельцы создают горизонтальные конструкции, потому что многим нравится вид такой печи. Благодаря простоте конструкции создать ее по своим чертежам не составит труда. Нередко для сооружения подобной печи выбирают старые баллоны из-под природного газа. Возможна установка куска трубы от водопровода диаметром 50 см. Самая популярная конструкция – горизонтальная печка из трубы 53 см. Благодаря горизонтальному положению она прочна и обладает оптимальной теплоотдачей.

Преимущества

При сравнении печей с разным расположением корпуса можно выявить несколько отличительных черт, которые влияют на эффективность прогрева воздуха:

Потоки пламени и нагретых газов направляются к дымоотводу по кратчайшей траектории. При этом они меньше контактируют со стенками конструкции. Поток пламени расположен в самом центре горизонтальной печи.
В горизонтальных печах потоки нагретых газов устремляются к верху корпуса. Только потом их выбрасывает в дымоход за счет разрежения воздуха.
Тепло от нагретых стенок идет по нормали к ним, что означает излучение 90% тепла в горизонтальном направлении. За счет этого быстро прогреваются стены бани. Однако пол получает мало тепла.
Печь, расположенная горизонтально, способна хорошо прогреть все зоны банного помещения, кроме тех, что прилегают к полу.

Масса конструкции может составлять 60-180 кг. По этой причине горизонтальную конструкцию устанавливают в центре парной на довольно простой каркас. Если сделать 20-миллиметровую изоляцию, конструкцию можно установить даже на обычный 8-миллиметровый лист стали.

Какой лучше выбрать?

Независимо, какой дымоход используется в вашей парной, металлическая банная печь с кирпичным дымоходом или дымоходы для банных печей из нержавейки их главная работа удалять отработанные газы из помещения. Стальные трубы не долговечные, но их легко заменить и цена на такие детали значительно ниже, чем кирпичные.

Кирпичный дымоход занимает больше места, на ней быстрее откладывается слой сажи, но выше уровень накопления и постепенной отдачи тепла. Керамические дорогие. Каждый выбирает исходя из своих запросов и возможностей. Выбор способов индивидуален, каждый имеет преимущества и недостатки.

Постройка горизонтальной печи для бани

Особое устройство горизонтальных печей позволяет более эффективно прогревать каменку. В этих печах топка имеет трубчатую форму. Под ней расположены колосники, обычно изготавливаемые из арматуры или чугунных полосок. Емкость с водой размещается на верхней части корпуса или в торце. При таком расположении вода будет нагреваться довольно быстро.

Преимущества и недостатки печи для бани из трубы

Печь для бани из трубы

С точки зрения физики, идеалом топки с теплотехнической точки зрения является шар. Цилиндр в этом отношении ближе всего к идеальной форме, чего не скажешь об изделиях с четырьмя гранями, например. Поэтому те, кто задумал сделать печь для бани из трубы – на верном пути.
Другим важным преимуществом является отсутствие швов на корпусе или наличие всего одного шва.
Если брать трубу оптимальной толщины (не слишком тонкую и не слишком толстую), то получим вариант, который будет нагреваться приемлемое время, при этом печь прослужит долго.
Те, кто использует трубы, получают печки не слишком большого веса, которые можно транспортировать и устанавливать без особых проблем.

Что же касается недостатков, то в данном случае они будут прямым продолжением достоинств труб:

Трудно работать с толстым металлом.
Нужно больше расходников для инструмента (болгарки и сварочного аппарата).

ВАЖНО! Однако в итоге вы получите меньше швов и меньше будущих проблем.

Инструменты и материалы

При создании горизонтальной печи используют такие материалы:

Отрезок трубы. Ее диаметр должен составлять от 50 до 53 см. Длина корпуса равняется 80-100 см. Для парной в 20 куб. м достаточно первой характеристики. Если нужно нагревать и помещение предбанника, лучше добавить длине трубы 15 см.
Прямоугольный лист стали 120х70 см. Допускается небольшой слой ржавчины. Основное условие – чтобы поверхность была ровной, без отверстий и вмятин. Металл следует выбирать не менее 3 мм толщиной.
Металлопрофиль. Часто применяют уголок № 50. Для одной горизонтальной печи понадобится 1,5-2 м профиля.
Арматурные прутья диаметром 6-8 мм. Можно использовать обрезки по полметра.
Труба 150 см длиной и диаметром 110 мм. Понадобится и несколько колен. Угол поворота и их число следует выбирать в каждом случае отдельно.
Две дверцы – для поддувала и топки.
Кроме металлических элементов, потребуется найти 20 электродов для черного и 5 – для нержавеющего металла.
Диски для работы с болгаркой диаметром 125 мм.

Соорудить печь горизонтального типа получится только при использовании определенных инструментов. К основным относится аппарат для сварки дополнительные принадлежности. В процессе работы понадобится распиливать стальные листы, поэтому в список инструментов следует включить мощную болгарку. Углекислотный полуавтомат – идеальный выбор, когда нужно варить ответственные узлы. Достаточно и простого импульсного блока, если имеются навыки работы.

Важно! Если выбирать старые куски труб, стоит убедиться, что они не имеют никаких деформаций. Лучше использовать новый материал.

При монтаже горизонтальной печи для продолжительной работы в бане необходимо приобретать качественные отрезки, рассчитанные на среднее давление.

Подготовительный этап – выбор чертежа, материалов, инструментов

Самодельная печь для бани из трубы изготавливается на основе рабочего чертежа, в котором содержатся данные о конструктивных элементах устройства, а также представлена схема его монтажа. Чертеж печи можно разработать самостоятельно или воспользоваться готовым вариантом.

Без чертежной документации сложно проводить сборку конструкции, поскольку высока вероятность допущения ошибок на любом производственном этапе, которые могут привести к неэффективной работе оборудования.

Чтобы изготовить печь своими руками, необходимо подготовить:

отрез толстостенной трубы диаметром от 500 до 550 мм, толщиной от 8 до 15 мм, длина – до 150 см (для топочной камеры и водяного резервуара);
отрез стальной трубы диаметром от 310 до 340 мм, толщиной до 8 мм (для каменки);
отрез трубы диаметром до 150 мм, толщиной от 2 до 5 мм (для дымоотвода);
листовой металл толщиной до 12 мм;
готовый колосник или металлический прут (для самостоятельного изготовления);
дверки для основных камер или металл (для самодельной модели);
тяжелые петли для гаражной дверки (для самодельных дверок);
сварочное оборудование (ручное или полуавтомат);
болгарку с кругами для резки и зачистки;
электродрель;
слесарный инструмент.

Конструкция печи с горизонтальной топкой

Большинство горизонтальных печей имеет идентичную конструкцию. Возможны небольшие отличия в зависимости от исполнения – расположение бака для воды и конструкция зольника. Перед работой следует сравнить разные проекты, изучить чертежи.

Расположение и параметры колосников имеют большое значение для эффективной эксплуатации горизонтальной печи. Если сделать их слишком широкими, тяга будет снижаться. Ширину колосников не следует делать больше 12 мм. Их следует располагать на всю длину топочной камеры.

Выбирая между стальными и чугунными колосниками, стоит отдать предпочтение последним. Такие элементы прослужат намного дольше. Для исключения забивания подсоса золой зольник приваривают в виде отдельного короба. Его подсоединяют снизу.

Часто окно для загрузки топлива делают в виде коробочного туннеля. Благодаря этому получается вывести дверцы топки и подувала в подсобную комнату. Это исключает появление грязи и огарков из моечной.

Коробку каменки устанавливают сверху конструкции, ближе к дымоходу. Передняя часть корпуса всегда оказывается холоднее. Часто она служит лишь для обогрева воздуха в помещении. В некоторых горизонтальных печах вывод дымохода изгибается. Это позволяет увеличить площадь контакта с камнями и баком для воды.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Сборка печи

На горизонтальную конструкцию устанавливают навесную емкость под воду и отделение для каменки. Такая печь является довольно компактной, а благодаря увеличению глубины топки помещение отапливается быстрее. При изготовлении конструкции следует выполнять ряд последовательных действий:

Из стальной трубы вырезают кусок, отмерив длину 80 см. Края следует тщательно выровнять и зачистить.
Сварить решетку колосников. Чтобы сделать площадку правильно, из металлического листа 1,2 см вырезают кусок прямоугольной формы 80х40 см. Внутри делают отверстие, оставляя только раму. К ней приваривают арматурные прутья. Готовые изделия продаются в любом строительном магазине.
Вварить площадку колосников в корпус. Шов трубы корпуса следует располагать над колосниками. Они нагреваются сильнее, что обеспечивает большую теплоотдачу горизонтальной печи.
Из стального листа создают фасад 0,6х0,7 м (ширина и высота соответственно). Его верх делают закругленным. В нем создают 2 выреза прямоугольной формы для дверок.
Габариты заднего элемента корпуса отличаются от размеров фасада. Они равны 0,7х0,9 м. этот элемент сверху будет ограничивать отделение для камней.
Задний элемент и фасад сваривают с корпусом. В центре конструкции устанавливают ограничительную решетку для каменки.
К корпусу приваривают задний элемент с фасадом. Сверху устанавливают фронтальный ограничитель отделения для камней.

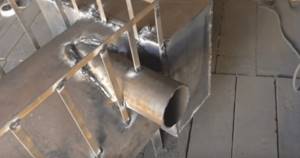

В верхней части печи вырезают отверстие для установки трубы дымохода. Лучше сделать его размерами 15х15 см. Затем устанавливают свод печи.
К нему приваривают дымоход. Свод будет являться и днищем отделения для камней. На стенки свода устанавливают решетку 20 см высотой.
Установить дверки. Печь зачистить шлифовальным кругом, чтобы избавиться от ржавчины, а затем обработать термоустойчивой краской. Сначала печь протапливают на улице – для запекания краски.
Сверху задней части установить бак под воду. Для этого туда следует приварить полку равную по габаритам дну емкости для воды. При закладывании каменки камнями следует укладывать их плоскими поверхностями как можно плотнее к металлическим стенкам. Так камни будут нагреваться быстрее.

Учитывая особенности каждого этапа, получится собрать эффективную и долговечную конструкцию.

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Видео – Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Требования к установке печи

Остальные работы по монтажу печи проводят в соответствии с такими требованиями:

Монтируют печь на заранее созданное основание. Его устанавливают в двадцати сантиметрах от стены.
В месте, где дымоход будет выводиться наружу, создают утолщение в 120 мм.
Трубу между потолком бани и крыши обрабатывают известкой.
Высота части трубы, которая будет выступать над кровлей, должна быть минимум полметра.
Полок необходимо установить рядом со стеной, где помещена печь. Человек, сидящий на нем, не должен доставать головой до потолка.

Такие условия позволяют установить печь в бане более рационально, не допустив распространенных ошибок.

При создании печи из трубы можно допустить ошибку. В результате оплошности конструкция будет функционировать недостаточно эффективно. Поэтому в процессе создания печи следует учесть некоторые советы. К примеру, исключить быстрое выдувание тепла из конструкции поможет установка в дымоходную трубу подвижной задвижки.

Когда скапливается много сажи, она может возгореться. Чтобы не допустить такой ситуации, стоит оборудовать горизонтальную печь дожигателем. Для этой цели в определенном участке стенки трубы выполняют два отверстия, в которые впоследствии монтируют металлические трубочки, загибающиеся в сторону трубы. Это позволяет исключить образование копоти. В результате в топку будет поступать больше кислорода, а дрова будут догорать полностью.

Учитывая эти советы, можно собрать печь, способную эффективно прогревать баню. При этом дров расходуется не очень много. Объем бака для воды зависит от особенностей корпуса.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:

стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он практически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Выводы

Уровень наклона корпуса на работе печки не сказывается. Поэтому устанавливать ее можно произвольно. Возможна обработка дымохода высокотемпературным составом. Это поможет исключить металлический запах. Труба после нескольких топок прогорает и становится красной. Дальнейшее окисление металла не происходит.

Как видно, соорудить горизонтальную печь для бани можно и собственноручно, если познакомиться с основными этапами работ и особенностями подготовки. Важно правильно выбрать материалы и найти все необходимые инструменты. При наличии базовых навыков сварки можно сделать эффективную конструкцию, которая прослужит не один десяток лет.
