Кирпичная печь для бани с баком для воды своими руками


В каждой бане необходима печь для её обогрева. А печи требуется портал. Это сооружение для размещения чугунки, своеобразная рамка.

Она должна быть выполнена из прочных и теплоустойчивых материалов, выдерживать температуру раскалённой печи в течение длительного времени.

Каждый человек, занявшийся постройкой собственной бани, сам решает, как подойти к обустройству рамки. Ее можно сделать в виде обычной стены, а можно подойти к его обустройству с дизайнерским замыслом.

Такое сооружение должно быть в каждой бане. Мы расскажем, как сделать его своими руками.

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

  • топка;
  • зольная камера;
  • каменка;
  • дымоход;
  • колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

  1. Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад. Верхняя часть парной постепенно обрастает копотью. Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи.

  2. Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки. Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.

  3. Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

  4. Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.

Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

Достоинства печи

Каждую модель отопительного устройства с закрытым типом каменки отличают следующие свойства:

  1. Исключение проникновения угарных газов в парилку. Это обеспечивается тем, что топливная камера, как и ее дверца, находится за пределами парной. Таким образом, вместо специфических запахов в этом помещении присутствует аромат травяных настоев и веника.
  2. Равномерное прогревание всего печного сооружения, создание оптимальных условий для получения легкого пара. В парной образуется приятный микроклимат для комфортного нахождения в помещении.
  3. Если сравнивать два вида каменки с точки зрения безопасного использования, то большими преимуществами обладает устройство закрытого типа. В этом случае исключается возможность обжигания паром при обливании камней водой. К тому же топливная камера, расположенная в смежном помещении, обеспечивает безопасность при проведении банных процедур.
  4. Поддержание температуры на заданном уровне в течение длительного времени даже после прекращения процесса топки. Это достигается за счет медленного остывания закрытой каменки.

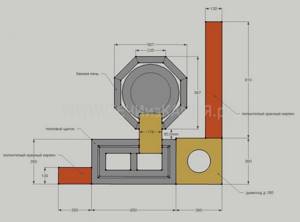

Печи для бани из кирпича: проекты

В зависимости от предпочитаемой конструкции, отличается проект печи каменки из кирпича для бани, но чаще всего востребован вариант с водогрейным баком. Конкретно для такой конструкции проектов много. Все они практически одинаковые. Различается только место расположения бака: сверху или снизу.

Важно! От размера бака и его места расположения зависит количество рядов кирпича, образующих печь.

Разрабатывая проект печи, важно подумать о безопасности ее использования в бане. Каменку без дымохода располагают в парилке. Другие печи топкой выводят в предбанник, а внутрь парной погружают заднюю часть с каменкой. Стены бани облицованы горючим материалом. Для безопасности оптимально выдержать зазор от печи минимум 30 см. Расстояние можно сократить до 20 см, если прилегающие участки стены обложить кирпичом или металлом с асбестовой подкладкой.

В проекте предусматривают безопасный проход через крышу и потолок бани. Вокруг дымохода оставляют зазор, заполняют его негорючим материалом, например, асбестом. На кровле вокруг дымохода делают металлическое обрамление, препятствующее проникновение осадков под крышу.

Совет! На деревянный пол перед топкой прибивают гвоздями металлический лист, защищающий древесину от случайно выпавших углей при загрузке топлива.

Облицовка

Сам по себе кирпич эстетично выглядит, если швы правильно обработаны финишной затиркой, но при желании можно сделать дополнительную облицовку. Для отделки применяют:

  • клинкерную плитку;
  • плитку майолика;
  • плитку из терракота.

Также возможно использование натурального или искусственного камня.


Облицовочный материал

Кирпичная печь для бани: порядовка

При недостатке навыка возведения своими руками печки для бани из кирпича, нежелательно пытаться самостоятельно разрабатывать проект. Проще найти чертеж и сложить по нему порядовку. Для неопытного строителя подойдет колпаковая модель Кузнецова, легкая в возведении и занимающая в бане мало места.

Кирпичные ряды начинают без раствора. Стандартные схемы иногда не позволяют вписать печь в баню. Насухо выложенные кирпичи всегда можно переложить, чтобы определить оптимальные габариты. Когда ситуация прояснится, продолжают кирпичную кладку на растворе.

Нулевой ряд порядовки выкладывают сплошной. Сбоку оставляют маленькое окошко для лучшей тяги. Следующие ряды идут с перевязкой. Смещение на 30-50% придает устойчивость кирпичной конструкции.

На 3 ряде кирпичной кладки устанавливают дверцу поддувала. Зольная камера заканчивается на 6 ряду колосниками. Выше поддувала идет топка, где в кирпичную кладку аналогично вмуровывают дверцу.

Примерно на 12 ряду над топкой укладывают плиту каменки, закрывая одну часть шахты. Основную шахту примерно выгоняют до 26-27 ряда, постепенно переходя к формированию дымохода.

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

  • молоток-кирочка,
  • специальный мастерок,
  • киянка,
  • уровень,
  • рулетка,
  • строительный шнур,
  • отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

Печь для бани из кирпича, сложенная своими руками

Возводить своими руками кирпичную печь для бани разумно начинать после подготовки материала. Не лишним будет сразу продумать дизайн.

Какую печь строить в бане

Когда точно определена для бани конструкция печи, сразу стоит подумать о ее дизайне. Можно просто оставить кирпичную кладку в первозданном состоянии или подойти к оформлению с душой:

  1. Штукатурка дает возможность на стенах расписать рельефные узоры. Поверхность можно оставить гладкой, а сверху покрасить или нанести декоративную штукатурку.
  2. Окрашивание термостойкой краской – простой вариант декорации. Чтобы печь в бане выглядела привлекательно, стараются идеально аккуратно обработать швы кирпичной кладки.
  3. Облицовка печи скрывает все огрехи неровной кирпичной кладки. Из материалов используют декоративный или природный камень, плитку, керамогранит.

Выкрасить печь можно в любой цвет, но конструкция должна оптимально сочетаться с интерьером бани. Чаще всего предпочитают искусственно состаренный кирпич. Для классики приемлем желто-коричневый цвет с сопутствующими оттенками.

Для деревянной русской бани из сруба приемлем белый цвет. Кирпичную основу после нанесения штукатурки окрашивают или украшают декоративными элементами.

Когда со всеми нюансами определятся, приступают к подготовке материала.

Выбор кирпича для печи в бане

Любой кирпич не пойдет для печи. Нужен материал с повышенной прочностью и огнеупорными свойствами. Участок вокруг топки выкладывают шамотным огнеупорным кирпичом. Материал подойдет для всей печи, но он дорогой. Участки, подверженные меньшему нагреву, в целях экономии выкладывают красным полнотелым кирпичом.

Качество кирпича проверяют на звук ударом молотка. Он должен быть звонким. От хорошего кирпича молоток отскакивает. Глухой звук свидетельствует о плохом качестве материала. Если молоток оставил вмятину, такой кирпич нельзя использовать даже для кладки дымохода.

О многом расскажет внешний вид. Стандартные размеры кирпича – 25х12х6,5 см. Разрешается отклонение от параметров до 2 мм. Если размеры кирпичей отличаются, ровная кладка из них не получится. Выравнивание рядов раствором приведет к ослаблению конструкции. Кирпич для печи покупают без видимых дефектов. Наличие слюдяной пленки свидетельствует о браке. Такой кирпич имеет плохую адгезию с раствором.

Совет! Для проведения теста покупают 1 кирпич, раскалывают его пополам молотком с зубилом.

Если поверхность скола одного цвета – материал качественный. Наличие светлых и темных участков свидетельствует о пережоге кирпича при изготовлении.

Подробнее о выборе кирпича можно узнать из видео:

Раствор для кладки

Внутри бани выкладывают кирпичные печи на растворе из глины. При самостоятельной добыче глины оптимально добраться до слоев, расположенных на глубине 1,5 м. Еще для раствора понадобится речной песок. Материалы просеивают от камней. Глину замачивают заранее, минимум сутки до кладки, перед началом работ соединяют с песком.

Пропорции зависят от жирности глины. Если показатель высокий, на 1 часть добавляют 2 части песка. Вязкость раствора проверяют окунанием палки. Если после ее извлечения на поверхности остался 2 мм слой глины, раствор пригоден для работ.

Совет! Оптимально для кладки использовать аналогичную глину, из которой изготовлен кирпич: коричневую или шамотную.

О приготовлении раствора повествует видео:

Обустройство основания и фундамента

Под тяжелую кирпичную печь внутри бани формируют фундамент. Для обустройства основания выполняют следующие шаги:

  1. Колышками размечают габариты будущей печи. Между ними натягивают шнур, переносят разметку на грунт.
  2. Придерживаясь разметки, снимают грунт. Должно получиться углубление 600 мм. Стены ямы делают со скосом, чтобы на нижней части ямы получилось расширение около 100 мм в каждую сторону.
  3. Дно ямы засыпают песком толщиной 100 мм. Подушку смачивают водой, трамбуют. Сверху насыпают 100 мм слой щебня.
  4. Из стальных прутов диаметром 10 мм связывают армирующую сетку. Укладывают ее приподнятую от щебня на высоту 50 мм, используя подложки из кусков кирпича.
  5. Яму заливают бетонным раствором. Оставляют на застывание минимум 7 суток.

Когда бетон застынет, укладывают двойную гидроизоляцию. Основание покрывают горячим битумом, сверху раскатывают слой рубероида, потом опять слой битума и рубероида.

Последовательность возведения банной печи

После подготовки фундамента начинают выкладывать ряды. Замешанный раствор из глины располагают под рукой. Рядом ставят ведро с водой для смачивания кирпичей. Процедура помогает снизить поглощение влаги из раствора. Кирпич, особенно шамотный, окунают на пару секунд.

Первый ряд выкладывают сплошной, а на следующем начинают формировать окошко поддувала. Дверцу ставят, закрепив к кирпичам оцинкованной проволокой. Для избегания увеличения толщины швов под крепления вырезают канавки. Пошаговый порядок укладки дальнейших рядов показан на фото. Коричневым цветом показан красный, а желтым – шамотный кирпич.

Монтаж водогрейного бака и установка колосниковой решетки

Колосники, отделяющие поддувало от топки, укладывают на 4-ом ряду. Одновременно приступают к установке металлической водогрейной емкости. Колосники по уровню должны совпадать с кирпичом.

После установки бака со стороны дымового канала на задней стенке печи появляется зазор. Строительный материал стандартного размера не способен их закрыть. Глиной заполнять зазор нельзя. Пересохший от огня раствор рассыплется. Закладывают зазор сдвиганием двух кирпичей 5 ряда к поддувалу. Третий кирпич кладут не целым, а из двух больших кусков, максимально закрывающих зазор.

После устранения щелей установленный бак обматывают толстым асбестовым жгутом на участке соприкосновения с внутренней частью кирпичной стены.

Установка чугунной топочной дверцы и кладка верхних рядов

Топочную чугунную дверцу устанавливают на 6 ряде. Принцип монтажа аналогичен поддувалу. Дверцу крепят к кирпичу оцинкованной проволокой. До восьмого ряда кирпич возле дверцы подгоняют вырезанием кусочков. Дальше кладка пойдет с цельных элементов. На 9 ярусе укладывают плиту. В дальнейшем здесь будет организована своими руками каменка для бани из булыжников.

Верхние ряды поднимают, пока будет обложен весь бак. Обычно их 26 или 27, что зависит от размера емкости. Над баком укладывают стальные пластины. В месте выхода дымохода предусматривают заслонку. Верхнюю площадку закладывают обычным красным кирпичом. Заканчивается строительство печи выводом дымохода через крышу на улицу.

Пошаговая инструкция создания печи

Для работы потребуются следующие материалы:

  • кирпич (210 штук);
  • глина, песок;
  • 2,5 м арматурного прута для колосников толщиной 30 мм;
  • дверца для топочной камеры, створка поддувала;
  • металлическая труба диаметром 150 мм и длиной 120 см;
  • асбестоцементная труба диаметром от 80 до 130 мм, длиной 250 см;
  • водогазопроводная труба диаметром от 300 до 400 мм, длиной 50 см;
  • стальные листы толщиной от 5 до 10 мм, длиной 100 см;
  • 1 кв. м оцинкованной жести толщиной 1 мм.
