Канализация в бане: устройство, как сделать своими руками

Как сделать канализацию в бане

В простых деревенских банях не особо задумывались о канализации. Сточная вода просто уходила в грунт через щелевой пол. В современных частных владениях от этого уже давно отказались. Теперь при строительстве бани утилизацию стоков продумывают тщательно, соблюдая все правила, чтобы защитить и строение, и участок от действия сточных вод.

Что нужно учитывать?

Чтобы система отведения жидкости из бани работала эффективно и долго, необходимо соблюдать несколько правил.

1. Планировать и монтировать канализацию надо еще на этапе закладки фундамента и обустройства пола. Важно оставить отверстие в основании строения для выводящей трубы, а перед заливкой стяжки выкопать траншеи и уложить трубы.



   Читайте также:  Как сделать функциональное обливное устройство для бани: народные секреты и технологии

   Планированием канализационной системы следует заниматься задолго до возведения бани

2. Даже если париться и мыться планируется в разных помещениях, в парной все равно необходимо установить слив. Ведь после каждой банной процедуры надо тщательно ополаскивать это отделение с гигиенической точки зрения.



   Сливное отверстие с решеткой

3. Так как чаще всего в бане применяю канализацию самотечного типа, при укладке труб необходимо соблюдать уклон 2-3 см на каждый погонный метр. Полы также нужно делать с уклоном в сторону сливного отверстия.
4. Если самотечная канализация будет отводить стоки от разных помещений, то необходимо установить стояк для вентиляции.
5. Там, где вода попадает в сливное отверстие и поступает в канализационную трубу, должен быть гидрозатвор, который препятствует проникновению неприятных запахов в помещения бани.

КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ СНиП 2.04.03-85

СНиП 2.04.03-85

Кроме того, при проектировании внешней канализации необходимо учесть 2 природных параметра:

• вид грунта;
• глубину промерзания почвы.

Последний фактор важно знать и при укладке внутренних труб водоотведения. Эта точка для некоторых субъектов России указана в таблице.

Более подробная информация с учетом вида почв, а также расчеты даны в СНиП 2.02.01-83 и СНиП 23-01-99. Если нет возможности укладывать коммуникации глубже этой отметки, то трубы необходимо утеплять.

СНиП 2.02.01-83. Основания зданий и сооружений

СНиП 2.02.01-83 Основания зданий и сооружений

Строительная климатология. СНиП 23-01-99

СНиП 23-01-99

Рассмотрим подробнее процесс прокладки системы удаления и утилизации стоков из бани.

Какими нормативами следует руководствоваться

Основным документом, регулирующим порядок строительства дачных или частных построек, является СНиП 30-02-97ю. В нем определены:

• нормы и условия постройки объектов;
• приведены все допуски, расстояния, зазоры;
• указаны нормативы укладки коммуникаций.

Многие владельцы дач или загородных домов пренебрегают этими документами. Однако, любая инспекция быстро обнаружит нарушения или расхождения с действующими нормативами. Перед тем, как сделать канализацию в бане своими руками, надо изучить СНиП и учесть все актуальные требования. Это поможет исключить возможные споры, предписания и штрафы от сотрудников контролирующих организаций.

Важно также учитывать расстояния до построек, находящихся на соседних участках. Иначе неминуемы разногласия с соседями, которых лучше избежать заранее.

Внутренняя сеть и ее монтаж

Бетонная стяжка и слив

Тип канализации, проходящей внутри бани, зависит от вида пола. На сегодняшний момент чаще всего делают бетонную стяжку. На нее могут укладывать кафель или установить на лагах щелевой деревянный пол. Зазор между половицами в последнем случае будет составлять около 5 мм.

На фото протекающие полы

Обратите внимание! В целях безопасности, выбирая кафель, лучше остановить свой выбор на изделии с шероховатой поверхностью, которая не будет скользить.

Но, как сказано было выше, до момента обустройства полов и на этапе оформления фундамента, необходимо начать обустройство канализации.

Обратите внимание! Выход канализации из бани делают там, где будет располагаться моечная. Именно в этом участке основания бани оставляют отверстие для выводящей канализационной трубы.

Это все должно быть учтено в проекте бани и системы отведения стоков из нее, в соответствии с которым и монтируется поэтапно вся канализация. Но предварительно необходимо подготовить все материалы и инструменты.

Непротекающий пол для бани

Критерии выбора гидрозатворов

Пол с подогревом, жаркий климат или, наоборот, использование канализации во время морозов, когда вода в сифоне может замерзнуть и даже разорвать его – это показания для использования сухого гидрозатвора. Они более совершенны, не позволяют проникать запахам и предотвращают попадание жидкости из канализации, в случае если квартира расположена на нижнем этаже многоэтажки.

При выборе гидрозатвора в магазине следует обращать внимание в первую очередь не на цену, а на вид сантехники, для которой он будет использован. Для ванной и бани диаметр трубы для слива должен быть больше 110 мм. Подойдет коленный сифон с большой пропускной возможностью, выдерживающий высокое давление. Минус в том, что это неразборная конструкция, засор в этом случае прочистить можно будет только с помощью сантехнического троса.

Для раковины выбирают конструкции с разборным сифоном. Наиболее удобный, по отзывам потребителей, бутылочный тип. Он имеет большой объем, это позволит быстро и нечасто чистить канализационный засор.

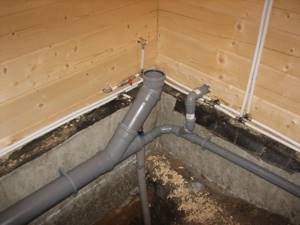

Прокладка внутренней канализации бани

Шаг 1. Внутри бани в грунте подготавливают траншеи глубиной минимум в полметра от поверхности почвы. Ширина канав должны быть немного больше диаметра трубопроводов внутренней отводящей стоки разводки.

Траншея для канализационного трубопровода (наружного)

Обратите внимание! При копке траншей рекомендуется учитывать места, где будут проходить раструбы, чтобы делать небольшие углубления для них.

Шаг 2. Создают в канаве уклон к точке выхода канализации из помещения. Проверяют угол при помощи строительного гидроуровня.

Шаг 3. Отсыпают дно траншей песком, трамбуют. Толщина слоя – 10-15 см. На этом этапе также нужно соблюдать уклон.

Шаг 4. Прокладывают все трубы. Горизонтальный трубопровод должен проходить на 30 см выше точки наибольшего промерзания почвы. Трубы рекомендуется утеплить.

Уклон канализационных труб

Обратите внимание! Участок трубопровода, проходящий в фундаменте, монтируют при помощи металлической гильзы.

Шаг 5. Ставят и вертикальные трубы, к которым будут в дальнейшем подсоединяться трапы или тройник для унитаза. Для этого в землю вкапывают палки или металлические штыри, к которым фиксируют трубы. Длина вертикальных трубопроводов должна быть взята с запасом. Лишнее срежется при монтаже водоприемников.

Возможно, Вас заинтересует информация-септик крот

Шаг 6. Устанавливают вентиляционный стояк. Его крепят к стене при помощи хомутов. Вертикальную трубу выводят над кровлей или обрезают в помещении и устанавливают на верхнее отверстие стояка обратный клапан.

Схема вентиляционного стояка

Шаг 7. Во время заливки пола монтируют трапы. Если на стяжку планируется класть еще и кафель, это нужно учесть при установке водоприемников. Стяжка должна иметь уклон в сторону трапа. Кафельное или деревянное покрытие укладывается после высыхания бетона.

Канализационный водоотвод

Системы канализации и водопровода

Канализационный трап

Схема сборки душевого трапа

Шаг 8. Подсоединяют при необходимости унитаз, умывальник и прочее оборудование.

Баня, санузел

Внутренняя канализация готова, но без подключения к наружным элементам использовать ее недопустимо.

Виды конструкций

Виды сифонов

Различают несколько видов сухих затворов: мембранные, маятниковые, поплавочные, с молекулярной памятью.

Мембранный затвор действует по принципу ниппеля. К навинчивающейся трубе прикреплены мембраны посредством пружины. Под напором воды клапан раскрывается, пропуская ее. Когда давление в системе прекращается, пружины возвращают затвор на место, плотно прижимая к трубке. Таким образом, запах не распространяется и жидкость из канализации не растекается.

Поплавковый затвор – комбинированная конструкция. Когда вода присутствует в сифоне, легкий, наполненный воздухом поплавок плавает, когда же вода пересыхает — опускается, перекрывая канализационное отверстие. Такой вариант нельзя использовать при низких температурах, чтобы исключить замерзание жидкости.

Маятниковый затвор – действует по закону гравитации. Маятник крепится в сифоне перпендикулярно отверстию канализационной сливной трубе. Диаметр его должен равняться диаметру трубы, это позволит герметично закрывать канализацию. Под воздействием течения воды маятник отклоняется, открывая отверстие сливного канала, после прохождения жидкости маятник под действием гравитации возвращается в исходное положение.

Гидрозатвор с молекулярной памятью – современное высокотехнологичное изобретение, основанное на способности некоторых эластичных материалов восстанавливать заданную форму после прекращения деформации.

Целесообразно купить сухой гидрозатвор для душа, дополнительно оборудованный трапом, бетонирующийся или встраивающийся в пол. Он оснащается решеткой, которая предотвращает попадание мусорных частиц, она при необходимости может закрываться, служа дополнительной преградой проникновения запаха из канализации. Кроме этого, трап обеспечивает герметическую связку с полом бани или душа.

Варианты отведения стоков и их реализация

Существует несколько способов утилизации стоков после бани:

• центральная канализация;
• септик;
• фильтрационный колодец;
• выгребная яма.

Каждый из этих вариантов возможно использовать при определенных условиях и для разных целей.

Подключение к центральным канализационным сетям

Подключение к центральным канализационным сетям

Это наиболее удобный способ утилизации стоков. Для его реализации необходимо получить разрешение от обслуживающей организации и заключить с ней договор. В месте подключения к магистрали устанавливается ревизионный колодец.

Так как услуги подрядчиков могут обойтись недешево, а в процессе оформления придется столкнуться с российской бюрократической системой, то для приема небольшого количества стоков, лучше обойтись другими способами, например, почвенной фильтрацией.

Фильтрационный колодец

Фильтрационный колодец

Это один из самых популярных вариантов отведения стоков из бани, в которой нет унитазов. Но он осуществим только в условиях низкого УГВ и водопроницаемого грунта.

Для его осуществления необходимо приобрести емкость без дна, например, пластиковую трубу. Ее можно заменить бетонными кольцами и даже старыми покрышками, которые устанавливаются друг на друга.

Фильтрационный колодец. План, разрез 1-1. М 1:25

Устройство колодца проводят по простой схеме.

Шаг 1. Выкапывают траншею для трубопровода с соблюдением уклона к месту обустройства будущего колодца.

Шаг 2. Роют котлован на расстоянии около 3 м от бани, минимальная площадь которого составляет 1 м2, а глубина должна быть больше уровня промерзания почв. Это будет место обустройства почвенной фильтрации.

Котлован

Шаг 3. В яму устанавливают бездонную емкость.

Шаг 4. Дно траншеи для подводящего трубопровода отсыпают песком и трамбуют, не забывая соблюдать уклон.

Шаг 5. Укладывают трубопровод и подсоединяют его к колодцу. Трубу дополнительно при необходимости утепляют, например, обсыпают керамзитом.

Шаг 6. В получившийся колодец засыпают фильтрующий материал, например, щебень. Высота засыпки должна быть чуть больше точки нулевых температур почвы.

На фото видно подключение трубопровода и засыпка щебня

Шаг 7. Устанавливают перекрытие или горловину с люком.

Крышка фильтрационного колодца

Шаг 8. Производят обратную засыпку колодца и труб.

Периодически нужно проверять состояние фильтрующей загрузки, а при необходимости – менять ее или промывать.

Септик

Септик

Если стоков образуется много, да к тому же в бане установлен унитаз, то для утилизации банных вод рекомендуется установить септик. Можно также подключиться к уже имеющемуся устройству местной канализации. Причем второй вариант гораздо выгоднее, так как не требует дополнительных вложений. Но банные стоки (их количество) нужно учесть при выборе производительности септика.

Процесс установки септика

Выгребная яма

Так как баней пользуются не ежедневно, стоков образуется не слишком много, то одним из вариантов сбора сточных воды является простая выгребная яма, которую придется периодически опустошать, вызывая ассенизаторскую машину.

Выгребная яма из кирпича

Герметичную водосборную емкость устанавливают в удобном месте, к ней подводят трубопровод, идущий от бани. Такой способ можно применять там, где почвы плохо проницаемы для воды, а в стоках присутствуют фекальные загрязнения.

Канализация для бани хоть и требует учета нескольких нюансов, может быть установлена самостоятельно. Главное – правильно выбрать способ утилизации стоков, соблюдать уклон для самотечной системы и учесть природные особенности местности.

Дренажная канализационная система

Обычно баня на приусадебном участке строится на ограниченное число людей, не превышающее 6-8 человек. Поэтому наиболее подходящим вариантом для собственной бани станет самая простая дренажная система.

Для начала на участке выбрать удобное место недалеко от бани для дренажного колодца. Глубину колодца высчитывают в зависимости от промерзания грунта в зимний период. Если земля промерзает до 70 см, то колодец должен иметь глубину как минимум 1,5 м.

Дренажный колодец делают по принципу устройства сливной ямы — роют яму необходимых размеров и прокладывают к ней сточные трубы. Главное отличие — наполнение колодца дренажем, в качестве которого используют гравий, керамзит, щебень или битый кирпич. Итак, порядок работ по устройству дренажного колодца:

• На дно ямы выложить 10-сантиметровый слой глины.
• Таким же 10-см слоем глины обложить траншею, которая будет использоваться в качестве стока, и придать ей форму желоба. Если при рытье траншеи предусмотреть небольшой уклон в сторону канализационной ямы, вода будет стекать по желобу, не задерживаясь и не скапливаясь в одном месте.
• На тщательно обработанную глиняную подушку выкладывают 0,5 м дренажа (керамзит, щебень или гравий, смешанный с песком), затем аккуратно присыпают слоем земли и тщательно утрамбовывают.
• Сточную трубу, проложенную от бани к яме, желательно хорошо утеплить, чтобы зимой вода не промерзала.

Если в качестве дренажа была использована смесь гравия и песка, то нужно помнить, что она быстро загрязняется, и периодически ее нужно будет очищать.
